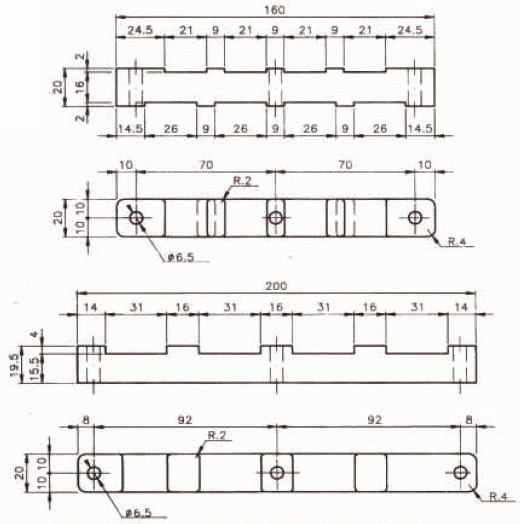

Mini-portasbarre multifase
Mini-portasbarre multifase per uscita da interruttori. Costruiti in massa poliestere rinforzata con fibra di vetro (130°C) colore rosso RAL3002. esenti da alogeni e autoestinguenti (UL94V0).
Monoblocco e multifasi i portasbarre "mini-ISOBAR" sono stati studiati al fine di rendere più agevole l'uscita delle sbarre di rame dagli interruttori.
Il portasbarre SA-MPM-2025 consente di supportare 4 sbarre da 20 mm (spessore minimo 2 mm) oppure 4 sbarre da 25 mm (spessore minimo 2 mm) con gli stessi lati da 20 mm o 25 mm appoggiati al "mini-ISOBAR".
Il portasbarre SA-MPM-2066 consente invece di supportare 4 sbarre da 30 mm (spessore minimo 4 mm) con lo stesso lato da 30 mm appoggiato al "mini-ISOBAR".
Legenda:
- F = numero fasi
- B = base appoggio sbarre nelle cave
- H = altezza minima sbarre (mm)
- kN = resistenza agli sforzi elettrodinamici istantanei di attrazione o repulsione fra coppie di sbarre di fasi diverse in KiloNewton ( 1 Kg = 9,8 N ).
- C = numero cave per fase
| Codice | F |
C | B - mm | H - mm | kN (+/- 10%) |
SA-MPM-2025 4 |
4 |
1 |
20 |
2 |
4 |
SA-MPM-2066 4 |
4 |
4 |
30 |
4 |
6 |
