Blocchetti portasbarre modulari
Blocchetti portasbarre modulari componibili a pettine costruiti in policarbonato rinforzato con fibra di vetro per alte temperature (120°C), colore rosso RAL3OO2, esenti da alogeni, autoestinguenti.

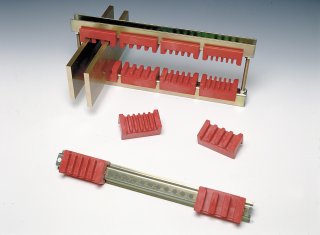

I blocchetti "MULTIBAR" vengono fissati a robuste guide di supporto (SA-BPM-2264) e, disponibili in 4 diverse versioni, rappresentano la soluzione ai più diversi problemi di supporto sbarre. Variando la distanza fra i blocchetti sulla guida di supporto e' possibile regolare per esempio gli interassi fase-fase o di posizionare una, due o più sbarre per fase, così come variando la distanza tra le coppie di "MULTIBAR" (sopra e sotto) è possibile regolare l'altezza delle sbarre da supportare.
Consigliato l'utilizzo dei nottolini di rinforzo (SA-BPM-2298).

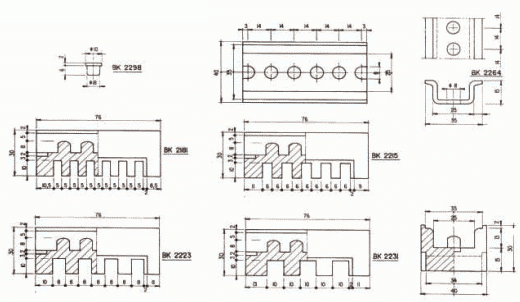

Legenda:
- C = numero di cave per fase
- B = base appoggio sbarre nelle cave
- H = altezza minima sbarre
- kN = resistenza agli sforzi elettrodinamici istantanei di attrazione / repulsione fra coppie di sbarre di fasi diverse in KiloNewton (1 Kg = 9,8N)
- (*) con nottolino di rinforzo
SA-BPM-2298: nottolino di rinforzo
SA-BPM-2264: guida supporto
| Codice | C |
B - mm | H - mm | kN | |
SA-BPM-2181 |
6 |
5 |
25 |
10(*) |
50 |
SA-BPM-2215 |
5 |
6 |
25 |
10(*) |
50 |
SA-BPM-2223 |
4 |
8 |
25 |
10(*) |
50 |
SA-BPM-2231 |
3 |
10 |
25 |
10(*) |
50 |
