Isolatori passanti

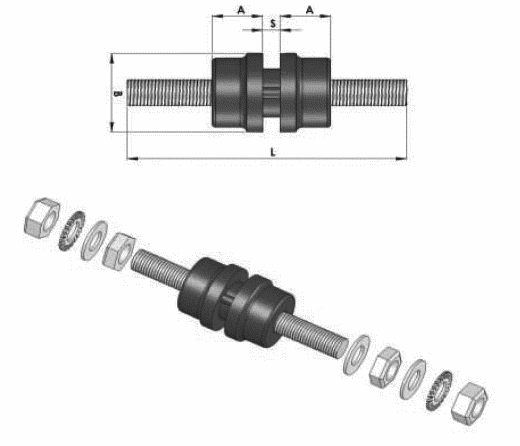

Utilizzati quale collegamento elettrico tra parti interne ed esterne di quadri e apparecchiature elettriche. Formati da un perno filettato (completato da dadi e rondelle) che funge da collegamento elettrico e da due parti plastiche innestabili una nell'altra che fungono da isolante.
Caratteristiche:
- Poliammide PA6 con fibra di vetro (UL94-V0). Nera o rossa
- Materiale parti metalliche: Acciaio (zincatura bianca RoHS compliant) oppure ottone nichelato
- Temperatura massima di utilizzo: 110°C
- Tensione massima di esercizio: 1000 V
Disponibile anche con filetto tirante da:
- M4
- M6
- M16
- M20
Progettazione di versioni speciali a richiesta
| Codice | MA |
I - A | L - mm | A - mm | B - mm | S - mm | D - mm | D1 - mm | |
SA-IPA-8R |
8 |
80 |
80 |
13,5 |
25 |
5 |
15,5 |
3,5 |
500 |
SA-IPA-8N |
8 |
80 |
80 |
13,5 |
25 |
5 |
15,5 |
3,5 |
100 |
SA-IPA-10R |
10 |
120 |
95 |
15 |
30 |
5 |
17,5 |
4,5 |
500 |
SA-IPA-10N |
10 |
120 |
95 |
15 |
30 |
5 |
17,5 |
4,5 |
100 |
SA-IPA-12R |
12 |
200 |
105 |
17 |
35 |
5 |
20,5 |
5 |
500 |
