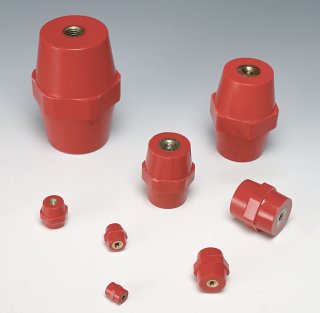

Isolatori portasbarre
Gli isolatori portasbarre sono costruiti in massa poliestere con una percentuale di fibra di vetro del 18 / 20 %. La colorazione standard è rosso RAL 3002 , fornibili anche in altri colori e con caratteristiche antiacido (minimi ordinabili da definire).
Gli inserti metallici femmina, incorporati alle estremità, sono rispondenti alla normativa RoHS.
Su richiesta, gli isolatori possono essere forniti con inserti filettati femmina contrapposti, di filettature diverse.

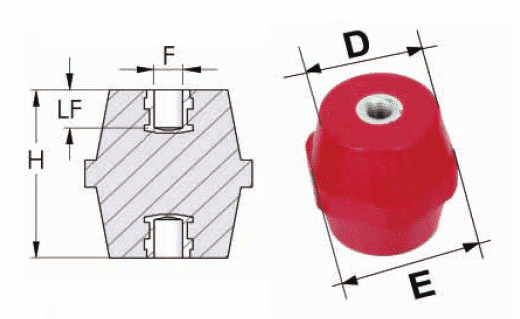

E x H - mm |
F - mm | LF - mm | D - mm | ||
SA-IP-1209 |
10 x 12 |
M3 |
|
10 |
100 |
SA-IP-1506 |
15 x 16 |
M4 |
4 |
12 |
100 |
SA-IP-1563 |
15 x 16 |
M5 |
4 |
12 |
100 |
SA-IP-2009 |
19 x 20 |
M4 |
6 |
15 |
100 |
SA-IP-2017 |
19 x 20 |
M5 |
6 |
15 |
100 |
SA-IP-2033 |
19 x 20 |
M6 |
6 |
15 |
100 |
SA-IP-2801 |
22 x 25 |
M4 |
6 |
18 |
100 |
SA-IP-2819 |
22 x 25 |
M5 |
6 |
18 |
100 |
SA-IP-2827 |
22 x 25 |
M6 |
6 |
18 |
100 |
SA-IP-3049 |
30 x 30 |
M6 |
9 |
26 |
100 |
SA-IP-3056 |
30 x 30 |
M8 |
9 |
26 |
100 |
SA-IP-0318 |
30 x 31 |
M8 |
9 |
26 |
100 |
SA-IP-3544 |
32 x 35 |
M6 |
10 |
29 |
120 |
SA-IP-3551 |
32 x 35 |
M8 |
10 |
29 |
120 |
SA-IP-3569 |
32 x 35 |
M10 |
10 |
29 |
120 |
SA-IP-4047 |
41 x 40 |
M6 |
10 |
34 |
60 |
E x H - mm |
F - mm | LF - mm | D - mm | ||
SA-IP-4054 |
41 x 40 |
M8 |
10 |
34 |
60 |
SA-IP-4062 |
41 x 40 |
M10 |
10 |
34 |
60 |
SA-IP-4070 |
41 x 40 |
M12 |
10 |
34 |
60 |
SA-IP-5044 |
36 x 50 |
M6 |
13 |
30 |
75 |
SA-IP-5051 |
36 x 50 |
M8 |
13 |
30 |
75 |
SA-IP-5069 |
36 x 50 |
M10 |
15 |
30 |
75 |
SA-IP-6554 |
41 x 65 |
M8 |
15 |
32 |
36 |
SA-IP-6562 |
41 x 65 |
M10 |
18 |
32 |
36 |
SA-IP-6570 |
41 x 65 |
M12 |
18 |
32 |
36 |
SA-IP-7552 |
50 x 75 |
M8 |
18 |
38 |
24 |
SA-IP-7560 |
50 x 75 |
M10 |
18 |
38 |
24 |
SA-IP-7578 |
50 x 75 |
M12 |
18 |
38 |
24 |
SA-IP-9962 |
65 x 100 |
M10 |
18 |
52 |
9 |
SA-IP-9970 |
65 x 100 |
M12 |
18 |
52 |
9 |
SA-IP-9988 |
65 x 100 |
M16 |
24 |
52 |
9 |
