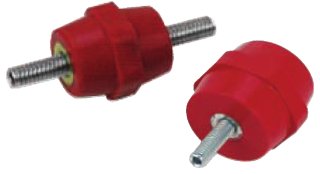

Isolatori portasbarre maschiati
Gli isolatori portasbarre sono costruiti in massa poliestere con una percentuale di fibra di vetro del 18/20%. La colorazione standard è rosso RAL 3002 , fornibili anche in altri colori e con caratteristiche antiacido (minimi ordinabili da definire).
Gli inserti metallici femmina e gli inserti maschi, incorporati alle estremità, sono rispondenti alla normativa RoHS.
- FM = maschio su una sola estremità
- MM = maschio su entrambe le estremità

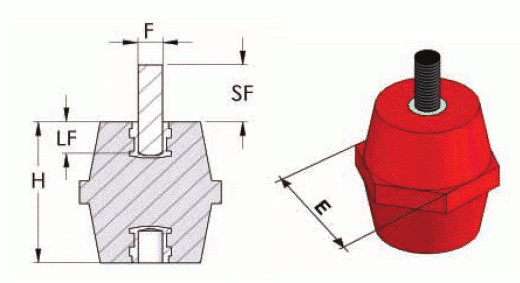

E x H - mm |
F - mm | LF - mm | SF - mm (+/- 2) | ||
SA-IPM-1506 FM |
15 x 16 |
M4 |
4 |
10 |
50 |
SA-IPM-1506 MM |
15 x 16 |
M4 |
10 |
50 |
|
SA-IPM-1563 FM |
15 x 16 |
M5 |
4 |
10 |
50 |
SA-IPM-1563 MM |
15 x 16 |
M5 |
10 |
50 |
|
SA-IPM-2819 FM |
22 x 25 |
M5 |
6 |
10 |
50 |
SA-IPM-2819 MM |
22 x 25 |
M5 |
10 |
50 |
|
SA-IPM-2827 FM |
22 x 25 |
M6 |
6 |
15 |
50 |
SA-IPM-2827 MM |
22 x 25 |
M6 |
|
15 |
50 |
SA-IPM-3551 FM |
32 x 35 |
M8 |
10 |
15 |
60 |
SA-IPM-3551 MM |
32 x 35 |
M8 |
|
15 |
60 |
SA-IPM-3569 FM |
32 x 35 |
M10 |
10 |
25 |
60 |
SA-IPM-3569 MM |
32 x 35 |
M10 |
|
25 |
60 |
SA-IPM-5051 FM |
36 x 50 |
M8 |
13 |
25 |
36 |
SA-IPM-5051 MM |
36 x 50 |
M8 |
|
25 |
36 |
SA-IPM-5069 FM |
36 x 50 |
M10 |
15 |
25 |
36 |
SA-IPM-5069 MM |
36 x 50 |
M10 |
|
25 |
36 |
| MA | L - mm | ||
SA-4X14 |
4 |
14 |
100 |
SA-5X16 |
5 |
16 |
100 |
SA-6X20 |
6 |
20 |
100 |
SA-8X25 |
8 |
25 |
100 |
SA-10X35 |
10 |
35 |
100 |
SA-12X40 |
12 |
40 |
100 |
